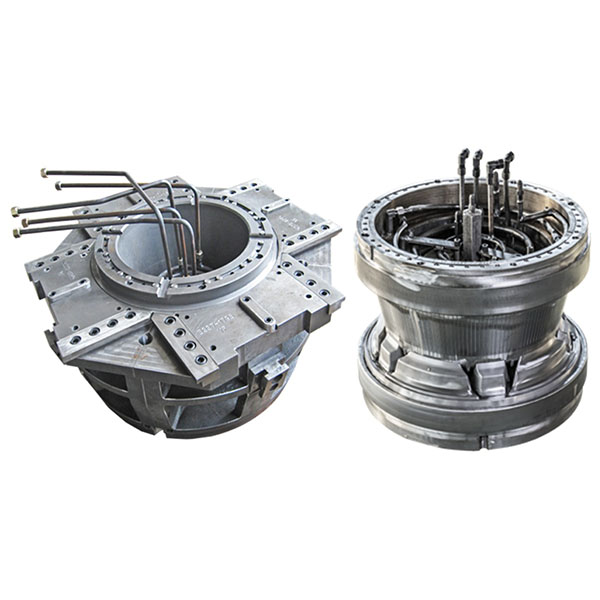

hjulnav differentielt tryk trykstøbningsform værktøj

Hjulnavets differenstryksstøbeforme kombineret med præcis hældekontrol og veludformede udluftnings- og vakuumsystemer kan producere hjulnavstøbninger med høj densitet, stabile dimensioner og fremragende overfladekvalitet. De er velegnede til produktion af store mængder hjulnav til personbiler, erhvervskøretøjer og entreprenørkøretøjer.

Vigtige punkter vedrørende struktur og design:

1. Hulrum og skilleflader: Optimer placeringen af skilleflader og hulrumskonturer i henhold til hjulnavets komplekse geometri for at sikre jævn smelteflow og nem rengøring under differenstryksfyldning.
2. Løbegange og hældekontrol: Design dedikerede bundhælde- eller sidehældesystemer til differenstryksstøbning, kombineret med ventiler eller strømningskontrolanordninger for præcist at kontrollere smeltehastigheden og fyldningsrytmen, hvilket reducerer risikoen for porøsitet og kolde lukninger.
3. Udluftnings- og vakuumsystem: Sørg for effektive udluftningsriller og vakuumudsugningsporte på kritiske steder, og kombiner dem med online vakuumudstyr for at reducere indesluttet luft og forbedre delens tæthed.
4. Kølesystem: Anbring passende kølekanaler og lokale kølekredsløb for at sikre ensartet formtemperatur, forkorte størkningstiden og reducere termiske spændingsforskelle.
5. Bearbejdningstolerancer og lokaliseringsreferencer: Reserver bearbejdningstolerancer for vigtige samlingsflader og færdigbearbejdede flader, og design klare fastspændingsreferencer og lokaliseringsstifter for at sikre nøjagtighed ved samling og efterbehandling.
6. Udstødnings- og udformningsmekanismer: Design pålidelige udstødningsstifter, glidere eller adskillelsesmekanismer, der er tilpasset navets geometri, for at sikre stabil udformning uden at beskadige støbeoverfladen.

Fremstillingsprocesser:

1. Præcisionsbearbejdning: Brug CNC-skrubning og -efterbehandling, tråd-EDM (WEDM), langsom trådskæring, sænke-EDM, præcisionsformning med EDM og præcisionsslibning for at sikre høj nøjagtighed og overfladekvalitet af hulrum og kerner.
2. Samling og varmebehandling: Varmebehandlede formkomponenter skal samles efter strenge procedurer med tilpasningsinspektioner og korrektioner af frirum for at sikre lukningsnøjagtighed og synkroniseret bevægelse.
3. Tætning og rørbearbejdning: Bearbejd tætningsflader og fittings af høj kvalitet til differenstryks- og vakuumsystemer, og arranger trykbestandige vand- og luftledninger for at opfylde kravene til langvarig stabil drift.
4. Overfladebehandling: Udfør nødvendig polering eller teksturbehandling på hulrumsoverflader for at afbalancere udformningsydelsen og de endelige krav til støbeoverfladen.

Prøvestøbning og procesvalidering:

1. Validering af første artikel: Udfør prøvestøbning for at verificere differenstryksfyldningskurver, vakuum- og udluftningseffektivitet, køleuniformitet og udformningsadfærd, og registrer nøgleparametre såsom temperatur, tryk, stigningshastighed og vakuumniveau.
2. Fejlanalyse og optimering: For observerede fejl (såsom porøsitet, svind, kolde lukninger eller lokal vridning) skal hældekurver, udluftningslayout eller køle strategi justeres, og hulrummet skal om nødvendigt modificeres for at eliminere fejl.
3. Processlåsning: Efter vellykket prøvestøbning skal der oprettes et komplet procesparameterdokument (støbningskurver, vakuumparametre, formtemperatur, køleflowhastigheder osv.) for at lette repeterbar masseproduktion og kvalitetskontrol.

Typiske anvendelsesområder for trykstøbeforme til hjulnav med differenstryk:

1. Storproduktion af hjulnav til personbiler og erhvervskøretøjer
2. Fremstilling af hjulnav og forbindelsesdele til entreprenørmaskiner og specialkøretøjer
3. Støbte hjulnavdele, der kræver høj densitet, høj styrke og fremragende overfladekvalitet
