Vortex-flowmålerstøbninger til industriel processtyring

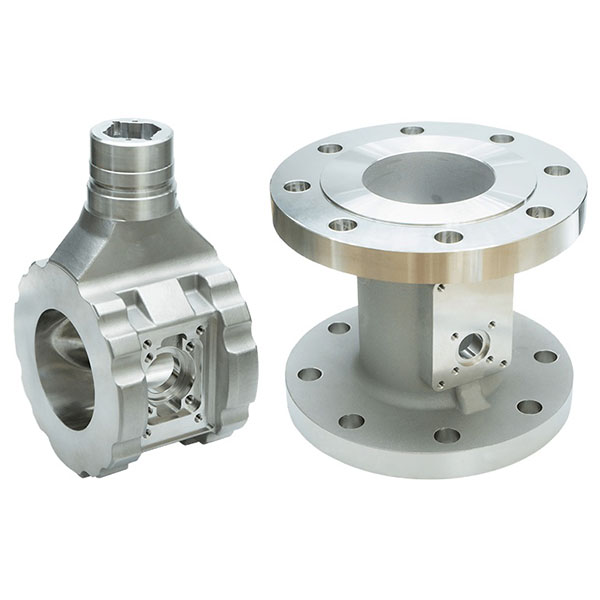

Vortex flowmeter-støbninger er specielt designet og fremstillet til målerør, hus og flangesamlinger til vortex- og vortex-shedding flowmetre med det formål at levere metalstøbninger med strukturel stabilitet, præcis indre hulrumsgeometri og nem installation.

Beskrivelse

Vortex-flowmeterstøbninger er velegnede til prototypvalidering, produktion af små serier og integreret levering sammen med efterfølgende præcisionsbearbejdning.

Nøglefunktioner ved støbegods til hvirvelstrømningsmålere:

  1. Intern strømningsfeltoptimering: Streng kontrol af målehulen, blufflegemet (droslingselementet) og de radiale dimensioner for at sikre stabilitet og repeterbarhed af hvirvelafgivelsen, hvilket garanterer nøjagtigheden af strømningsmålingen.
  2. Fremragende varme- og trykmodstand: Vægtykkelse og materiale er designet i henhold til driftsforholdene for at sikre langvarig stabil drift under damp, høje temperaturer eller højtryk.
  3. Korrosions- og slidbestandighed: Valgmulighederne omfatter rustfrit stål, duktilt (nodulært) støbejern, kobberlegeringer osv. eller overfladebehandling mod korrosion til håndtering af kemiske, havvand og slibende medier.
  4. Installations- og tilslutningsvenlig: Flangeflader, lokaliseringstapshuller, gevindhuller og tætningsriller for at lette hurtig installation, tætning og instrumentgrænseflader på stedet.
  5. Overflade- og bearbejdningsvenlig: Efter støbning kan flangeflader fræses flade, huller bearbejdes, og indre hulrum spejlpoleres eller slibes for at reducere justeringsarbejdet på stedet.
  6. Kan tilpasses: Understøtter tilpasning baseret på kundetegninger eller 3D-modeller og tilbyder kernekasser, kernekonstruktioner og lokaliserede ribbenforstærkningsdesign for at imødekomme særlige krav til belastning eller rørledningsgrænseflader.

Materialer og processer:

Vi understøtter en række forskellige metalmaterialer, herunder rustfrit stål (304, 316, 316L), duktilt (nodulært) støbejern, gråt støbejern, kobberlegeringer og aluminiumslegeringer. Almindelige processer omfatter sandstøbning, præcisionsstøbning (investeringsstøbning) og lavtryksstøbning kombineret med nødvendige varmebehandlinger (aldring, udglødning) og spændingsaflastningsoperationer for at sikre dimensionel stabilitet og mekaniske egenskaber til langvarig drift.

Nøjagtighed og overfladekvalitet:

  1. Dimensionelle og geometriske tolerancer: Flangefladhed, koncentricitet og hulpositionstolerancer kan kontrolleres i henhold til tegningskrav; kritiske målehulrum og flangegrænseflader kan opnå høj præcision.
  2. Indre hulrumsoverfladekvalitet: Lav overfladeruhed kan opnås gennem valg af støbesand, formpolering eller efterfølgende bearbejdning (slibning, polering) for at reducere turbulensinterferens og målefejl.
  3. Behandling af tætningsflader: Flangetætningsflader kan fremstilles som RTJ, flade flader eller hævede flader med forskellige krav til bearbejdningsnøjagtighed og ruhed for at understøtte forskellige tætningstyper.

Typiske anvendelsesscenarier:

Støbninger til hvirvelstrømningsmålere bruges i vid udstrækning inden for industriel processtyring, f.eks. varme- og dampsystemer, vandforsyning og spildevandsbehandling, kemiske og petrokemiske processer, olie- og gastransmission, HVAC-systemer, elproduktion og kedelsystemer, hvor der er behov for pålidelig strømningsmåling og holdbare konstruktioner.
