To-trins sprøjtestøbning af hus til elværktøj OEM

To-trins sprøjtestøbningsprocessen kan opnå et tofarvet udseende eller en kombination af funktionelle materialer (for eksempel integration af en hård skal og bløde berøringspunkter), hvilket forbedrer produktets fornemmelse, skridsikkerhed, tætning og samlingseffektivitet betydeligt. Det bruges ofte til hus og grebskomponenter til håndholdte elværktøjer såsom elektriske boremaskiner, save og slagskruenøgler.

Processprincip for to-trins sprøjtestøbning:

To-trins sprøjtestøbning sprøjter forskellige materialer eller plast i forskellige farver ind i forskellige områder af samme del i to uafhængige sprøjtestøbningstrin (eller ved hjælp af et parallelt formsystem med to hulrum). I det første trin sprøjtes substratet (normalt en strukturelt stærk, stiv plast) ind og placeres i formen. Derefter bruger formen rotations-, skifte- eller overføringsmekanismer til at placere emnet til den anden sprøjtestøbning, hvor det andet materiale (f.eks. blødt TPE/TPU) sprøjtes ind for at opnå overstøbning, indkapsling eller limning. De vigtigste faktorer er positioneringsnøjagtigheden af de to indsprøjtninger, designet af limningslinjen/grænsefladen og kompatibiliteten mellem materialerne.

Krav til form og udstyr:

1. Formstruktur: Skal have to-skuds-kapacitet eller en to-trins indsprøjtningspositioneringsmekanisme (roterende form, lineær overførselsform eller indeksform); formhulrum, skillelinjer og overførselspositionering skal være præcise, og designet skal tage højde for udformning, afkøling og sekundære indsprøjtningskanaler.
2. Gates og løbere: Vælg gate-typer og placeringer med omhu, og brug et hot-runner-system, når det er nødvendigt, for at sikre god flow og ensartet udseende for den anden injektion.
3. Køling og temperaturregulering: For at sikre konsistens og dimensionsstabilitet mellem de to injektioner skal kølekredsløbene være præcist designet, og der skal være stabilt udstyr til regulering af formtemperaturen.
4. Krav til sprøjtestøbemaskiner: Brug specialiserede sprøjtestøbemaskiner med to-materiale-tilførsel eller to-farve/to-trins-kontrol (eller to sammenkoblede maskiner), og sørg for højpræcisionsformoverførsel og positioneringskontrol.

Procesflow og nøgleparametre:

1. Formforberedelse og første skud: Rengør hulrummet, sprøjt det første materiale ind, og kontroller sprøjtehastighed, holdetryk og afkøling for at sikre dimensionel og overfladekvalitet.
2. Overførsel og positionering: Brug roterende eller overføringsmekanismer til at positionere det sprøjtestøbte emne til det andet skud, og sørg for positioneringsnøjagtighed og fastspændingskraft.
3. Andet skud: Injicer det andet materiale, kontroller smeltetemperaturen, injektionshastigheden og holdetrykket på en fornuftig måde, så det danner en god binding og fuldstændig indkapsling med underlaget ved grænsefladen.
4. Afkøling og udformning: Indstil afkølingstiden i henhold til materialets egenskaber for at undgå vridning eller delaminering af grænsefladen forårsaget af indre spændinger.
5. Efterbehandling og inspektion: Afgrater, trimmer eller udfører sekundære operationer og inspicerer grænsefladebinding, udseende og dimensioner.

Vigtige parametre: indsprøjtningshastighed, indsprøjtningstryk, holdetid, formtemperatur, smeltetemperatur, overførsels-/positioneringsnøjagtighed og afkølingstid.

Fordele og overvejelser:

1. Fordele: Opnår integreret udseende og funktionel kombination, forbedrer samlingseffektiviteten, reducerer sekundære samlingsomkostninger og forbedrer ergonomi og grebskomfort.
2. Overvejelser: Materialekompatibilitet, grænsefladesign, overførsels-/positioneringsnøjagtighed og formkøling har alle en betydelig indflydelse på udbyttet. Ved produktion af store mængder skal der tages højde for kompromiser mellem hot-runner-systemer, forminvesteringer og vedligeholdelsesomkostninger.

Typiske anvendelser af to-trins sprøjtestøbning:

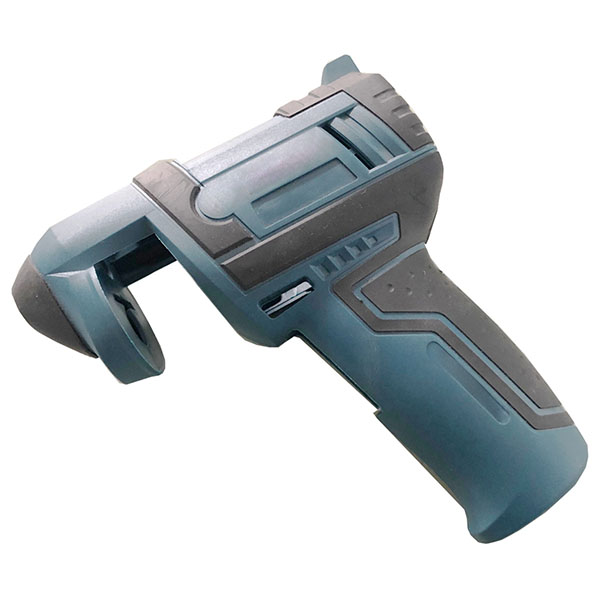

1. Hus og greb til elværktøj: hårde skaller kombineret med bløde greb eller bløde berøringspunkter.
2. Afbrydere og knapper: integreret støbning af stive strukturer med bløde berøringsflader.
3. Andre håndholdte enheder: Huse, der kræver både holdbarhed og behageligt greb.
