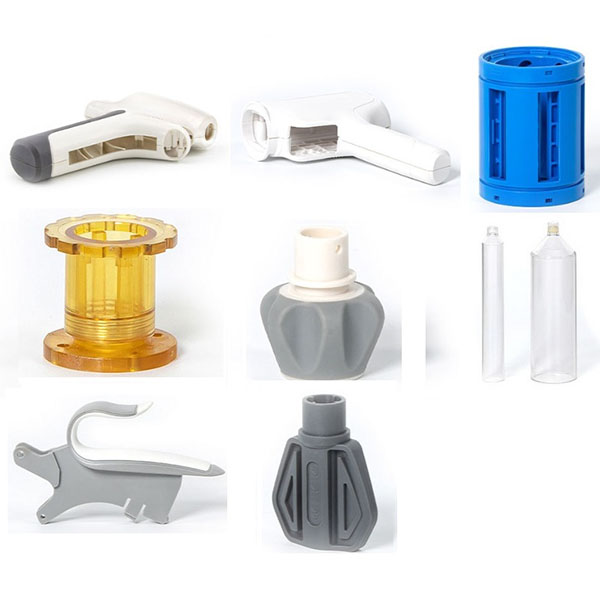

Termoplastiske sprøjtestøbte dele til medicinsk udstyr

Termoplastiske sprøjtestøbte dele til medicinsk udstyr er præcisionskomponenter, der er dannet ved sprøjtestøbning af termoplastiske tekniske plastmaterialer, og de bruges i vid udstrækning i medicinsk udstyrs kabinetter, strukturelle dele, styredele, snaps, konnektorer, engangsforbrugsartikler og genanvendelige medicinske samlinger.

Typiske anvendelser:

1. Huse og paneler til medicinsk udstyr: f.eks. kabinetter og konstruktionsdele til monitorer, analysatorer og håndholdte enheder.
2. Væskekonnektorer og ventillegemer: grænsefladedele og ventilsæder, der bruges til infusion, medicinering og slangeforbindelser.
3. Engangs- eller genanvendeligt forbrugstilbehør: f.eks. tilbehør til prøveudtagning, reagensholdere og kateterfiksering (afhængigt af materialekrav).
4. Interne beslag og positioneringsdele: plastslidser og støttestrukturer, der bruges til at placere printkort, sensorer eller optiske komponenter.
5. Ikke-kritiske bærende dele af kirurgiske instrumenter: f.eks. håndtag, muffer, knapper og betjeningsmekanismer (materialevalget skal opfylde krav til sterilitet og kemisk resistens).

Almindelige materialer og egenskaber ved termoplastiske sprøjtestøbte dele:

1. Medicinsk polypropylen (PP): god kemisk stabilitet, kemisk resistens og kan varmeforsegles eller svejses.
2. Medicinsk polycarbonat (PC): slagfast og meget gennemsigtigt, egnet til klare vinduer og strukturelle dele.
3. Polyamid (PA, nylon) af medicinsk kvalitet: slidstærkt og træthedsbestandigt, egnet til bærende eller glidende dele (bemærk fugtabsorberingens indvirkning på dimensionerne).
4. Medicinsk polyimid-modificerede materialer og POM (polyoxymethylen): anvendes til dele, der kræver høj stivhed og lav friktion.
5. PPSU, PEEK og andre avancerede tekniske plastmaterialer af medicinsk kvalitet: anvendes til genanvendelige enheder, der udsættes for sterilisering ved høje temperaturer eller barske miljøer.
6. Når du vælger materialer, skal du tage højde for biokompatibilitet, steriliseringsmetoder (autoklave, ethylenoxid, gammabestråling osv.), kemisk resistens og mekaniske egenskaber.

Designpunkter og tekniske overvejelser:

1. Dimensionstolerancer og sammenføjningsflader: Definer kritiske dimensioner og pasningstolerancer, og angiv pasningsklasser og overfladeruhed, hvor det er nødvendigt.
2. Tyndvægget design og flowdesign: Fordel vægtykkelsen rimeligt for at undgå for tynde eller tykke områder, der kan forårsage vridning, korte skud eller brænding.
3. Spænding og ribbenplacering: Brug ribber, affasninger og fileter for at reducere spændingskoncentrationen og forbedre stivheden.
4. Udformning af formudtagning og udstødning: overvej hældningsvinkler, placering af udstødningsstifter og udstødningssekvens for at beskytte præcisionsfunktioner og overflader.
5. Efterbehandling og sekundære samlingssteder: reserver positioner til tilføjelse af tapper, varme-nitning eller ultralydssvejsning for at lette efterfølgende samling.
6. Rengøringsvenlighed og tilpasning af steriliseringsprocessen: For steriliserbare dele skal du overveje materialets modstandsdygtighed over for høje temperaturer/bestråling og designe geometrier, der er lette at rengøre.
7. Kompensation for materialekrympning og vridning: Indstil formens dimensionelle kompensation i henhold til materialekvaliteten og valider med formflowanalyse.

Sprøjtestøbningsproces og produktionsflow:

1. Modtagelse og tørring af materiale: Tør hygroscopiske materialer (såsom PA) grundigt og registrer batcher for at sikre dimensionel stabilitet.
2. Formforberedelse og prøvestøbning: Udfør prøvestøbning, juster gate-, hold- og køleparametre, og optimer udbytte og dimensionel konsistens.
3. Sprøjtestøbning: Kontroller sprøjtehastighed, holdetryk, formtemperatur og køletid i henhold til processpecifikationerne.
4. Efterbehandling og sekundær bearbejdning: trimning, ultralyds-/varmepladesvejsning, nitning, samling eller overfladebelægning (hvis tilladt).
5. Rengøring og sterilisering (hvis relevant): Udfør rengøring, tørring og sterilisering før emballering i henhold til kundens krav.
6. Inspektion og frigivelse af færdigt produkt: Udfør inspektion af udseende, funktion, tætning og dimensioner, og generer inspektionsrapporter og batchsporbarhedsoplysninger.
