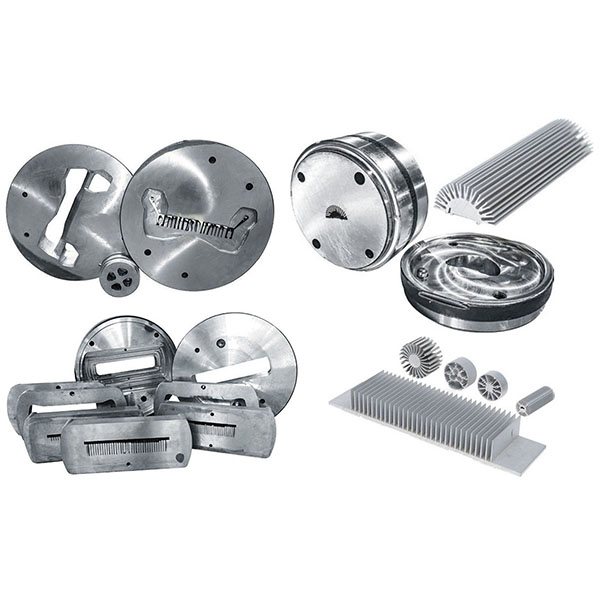

Ekstruderingsmatrice til radiatorprofiler til levering af termiske komponenter

Ekstruderingsformen til radiatorprofiler kan stabilt producere radiatorprofiler med præcise dimensioner, glatte overflader og fremragende varmeledningsevne i ekstruderingsmiljøer med høj kapacitet, hvilket reducerer omkostningerne til efterfølgende bearbejdning og samling betydeligt.

Tekniske specifikationer:

1. Anvendelige materialer: aluminium (almindelige legeringer såsom 6061, 6063, 6005 osv.) og aluminiumholdige kompositmaterialer.
2. Formmateriale og behandling: typisk værktøjsstålformkroppe med kritiske arbejdsflader, der er underkastet varmebehandling og overfladestyrkelse (f.eks. nitrering, belægning eller kugleblæsning) for at forbedre slidstyrke og anti-adhæsionsegenskaber.
3. Produktionsmetode: kontinuerlig ekstrudering kombineret med strækning, afkøling, trækkraft og skæreoperationer, egnet til automatiserede eller halvautomatiske ekstruderingsproduktionslinjer.
4. Nøjagtighed og tolerancer: høj repeterbarhed i tværsnitsdimensionel kontrol og pasningstolerancer kan opnås afhængigt af profilkompleksitet og aluminiumslegeringens egenskaber; specifikke tolerancer bekræftes på baggrund af tegninger og procesbetingelser.
5. Levetid og vedligeholdelse: Matricens levetid påvirkes af aluminiumslegeringens friktionsegenskaber, produktionsvolumen og vedligeholdelse; korrekt drift, rengøring og regelmæssig vedligeholdelse bidrager til at forlænge levetiden og sikre stabil produktion.

Hovedtræk:

1. Optimerede strømningskanaler og hulrum: designet specielt til smeltet/fast aluminium og køleegenskaber for at reducere stagnation og indre spændinger, hvilket mindsker risikoen for vridning og porøsitet i finnerne.
2. Præcis tværsnitsstyring: højpræcisionsformlæber og hulrumsbearbejdning sikrer geometrisk nøjagtighed af finneafstand, tykkelse og samlet højde, hvilket forbedrer varmeoverføringskonsistensen og samlingstilpasningen.
3. Høj slidstyrke og anti-adhæsion: kritiske kontaktflader gennemgår overfladestyrkende behandlinger for effektivt at reducere aluminiumsklæbning, overfladeruhed og for tidligt slid, hvilket mindsker nedetid.
4. Modulært design og vedligeholdelsesvenlighed: understøtter indsætnings-, segmenterede eller udskiftelige moduldesign til hurtig reparation af finner, ribber og andre slidte dele samt til sektionsændringer eller opgraderinger.
5. Præcisionsbearbejdning og integration: fremstillet ved hjælp af højpræcisionsprocesser såsom CNC og EDM, kombineret med strenge samle- og justeringsarbejdsgange for at sikre problemfri sammenkobling med ekstruderings-, trækkrafts- og kølesystemer.
6. Overvejelse af kapacitet og varmeafledning: formdesignet afbalancerer termisk ydeevne og produktionsstabilitet og optimerer kølekanalernes layout for at øge produktionshastigheden og reducere energiforbruget.

Anvendelser:

1. Aluminiumsradiatorer og varmevekslere, HVAC-radiatorer og varmevekslerribber.
2. Termiske styringskomponenter til elektronik og strømudstyr, såsom radiatorprofiler, køleribberammer og termiske skinner.
3. Komponenter til kølesystemer i biler, herunder vandkølede, oliekølede og HVAC-radiatorribber og styringsprofiler.
4. Varmeafledende profiler til LED- og belysningsanvendelser samt termiske strukturer til effektelektronik.
5. Andre produktionsscenarier, der kræver høj varmeledningsevne og streng geometrisk nøjagtighed for radiatorprofiler.
