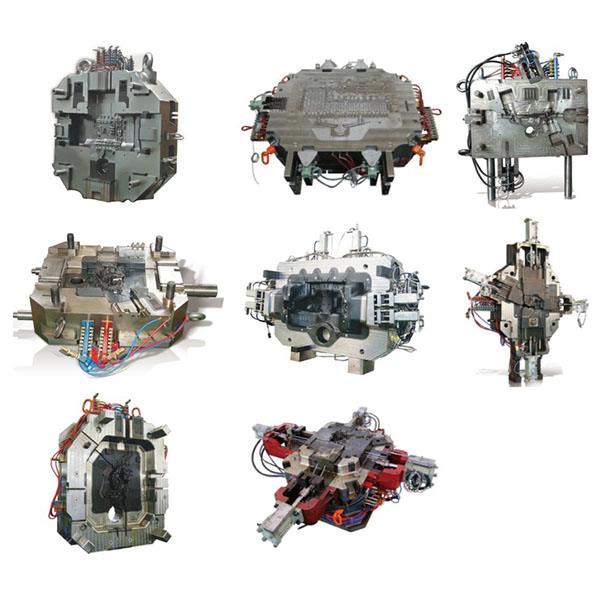

præcisionsstøbeform til tunge transmissioner

Præcisionsstøbeforme kan ved at optimere gating-systemet, kølekredsløbene og hulrumsbearbejdningsprocesserne opnå støbegods med snævre dimensionstolerancer, høj repeterbarhed, god overfladefinish og stabile mekaniske egenskaber. Det er velegnet til produktion af kritiske komponenter inden for bil-, elektronik-, husholdningsapparat- og industriudstyrssektorerne.

Formmaterialer og overfladebehandlinger til præcisionsstøbeforme:

1. Almindelige formmaterialer: Der vælges formstål med høj varmebestandighed og høj termisk træthedsbestandighed, og der udføres målrettede varmebehandlinger (såsom hærdning og anløbning) i henhold til støbelegeringen og produktionsrytmen for at forbedre holdbarheden og den termiske træthedsbestandighed.
2. Overfladestyrkelse: Behandlinger såsom nitrering, hårdforkromning, PVD-belægninger eller andre overfladebehandlinger anvendes på hulrumsoverflader for at reducere klæbning, forbedre slidstyrken og forlænge formens levetid.
3. Tætning og korrosionsbeskyttelse: Korrosionsbeskyttelsesbehandlinger og præcisionspasninger anvendes på kølekanaler, tætningsflader og fittings for at sikre langvarig stabil drift af injektions-, køle-, differenstryks- og vakuumsystemer.

Vigtige punkter vedrørende struktur og design:

1. Design af hulrum og skilleflader: Optimer placeringen af skilleflader, udluftningsslidser og afrundinger i henhold til emnets geometri og samlingskrav for at skabe balance mellem påfyldning, udluftning og efterfølgende bearbejdning.
2. Gating- og løbersystem: Design passende gates, løbere og kontrolforanstaltninger for koldlukning for at optimere hælderytmen og strømningshastigheden og reducere risikoen for porøsitet, koldlukning og spændingskoncentration.
3. Kølesystemlayout: Anbring ensartede cirkulerende kølekanaler eller lokale kølekredsløb for at sikre kontrollerbar hulrumstemperatur, forkorte størkningstiden og reducere termisk deformation og dimensionsafvigelse.
4. Udluftnings- og vakuumsystem: Design effektive udluftningsriller eller vakuumgrænseflader på nøgleplaceringer, og brug vakuumudsugning eller online udluftningsudstyr for at reducere indesluttet luft og forbedre støbedensiteten.
5. Udstødnings- og afformningsmekanismer: Design robuste udstødningssystemer, glidere eller adskillelsesmekanismer, der er tilpasset delstrukturen, for at sikre jævn afformning uden at beskadige overfladens nøjagtighed.
6. Bearbejdningstolerancer og lokalisering af referencepunkter: Reserver rimelige bearbejdningstolerancer til efterfølgende præcisionsbearbejdning af kritiske samlingsflader, og design klare lokalisering af referencepunkter og fastspændingsstrukturer for at sikre det endelige udbytte af delen.

Prøvestøbning og procesvalidering:

1. Første artikelforsøg: Udfør første artikelforsøg for at validere hælde- og afkølingskurver, udluftnings- og vakuumeffektivitet, afformningsadfærd og registrer nøgleparametre såsom temperatur, tryk, påfyldningshastighed og afkølingsflowhastigheder.
2. Fejlanalyse og optimering: For fejl observeret på prøver (såsom porøsitet, svind, kolde lukninger eller vridning) skal hældeprocesparametre, udluftningslayout eller køle strategi justeres, og hulrummet skal modificeres efter behov for at eliminere fejl.
3. Processlåsning: Efter vellykket prøvestøbning genereres et komplet procesparameterdokument (støbningskurver, formtemperatur, køleflowhastigheder, vakuumparametre osv.) for at lette efterfølgende stabil masseproduktion og kvalitetskontrol.

Typiske anvendelsesområder for præcisionsstøbeforme:

1. Komponenter til bilers drivlinje og transmission (f.eks. hus, beslag osv.).
2. Strukturelle og varmeafledende dele til elektronik og kommunikationsudstyr.
3. Hus til husholdningsapparater og strukturelle dele til industrielt udstyr.
4. Funktionelle dele, der kræver høj præcision, stabile dimensioner og fremragende overfladekvalitet.
