Løsninger med sprøjtestøbeforme med flere hulrum til masseproduktion

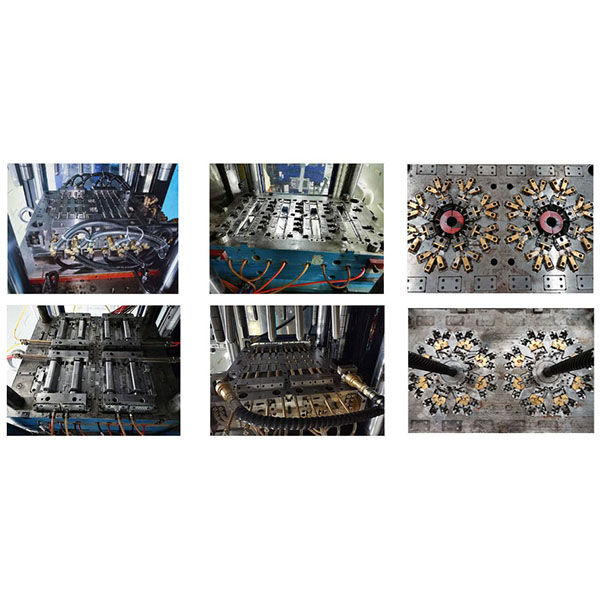

En sprøjtestøbeform med flere hulrum er en type form, hvor flere hulrum er anbragt i samme form, så flere færdige emner kan produceres samtidigt i en enkelt fastspændings- og sprøjtestøbecyklus.

Typiske anvendelsesscenarier:

1. Kabinetter til forbrugerelektronik, små stik og fastgørelseselementer, der kræver levering i store mængder.
2. Små dele til bilinteriør, klips og indsatser, der produceres i batches.
3. Plasttilbehør til husholdningsbrug og daglig brug (f.eks. bøjler, spænder og dekorative dele).
4. Engangsdele til medicinsk udstyr eller små sterilisérbare tilbehørsdele (afhængigt af materiale- og certificeringskrav).
5. Små emballager og dele til forbrugerprodukter med korte cyklustider.

Hovedformer:

1. Flere identiske hulrum: hvert hulrum har samme form og størrelse, velegnet til masseproduktion af en enkelt komponenttype.
2. Familiemold: forskellige hulrum i samme mold producerer flere forskellige dele, der er velegnede til produktion af sæt eller matchende komponenter.
3. Stabelform: højere hulrumstal opnås ved at stable øvre og nedre eller flere lag af hulrum, hvilket sparer gulvplads og øger produktionen.
4. Form med flere hulrum og varm løber: bruger et varm løbersystem til at levere materiale jævnt, hvilket reducerer spild og forbedrer fyldningsbalancen.

Designpunkter og tekniske overvejelser:

1. Løber- og portbalance: Design kold- eller varmkanalopstillinger på en fornuftig måde, og brug ventilporte eller balanceret fordeling, når det er nødvendigt, for at sikre ensartet fyldning på tværs af hulrum.
2. Balancerede kølekredsløb: Sørg for ensartede kølebaner for hvert hulrum for at undgå vridning eller dimensionelle variationer forårsaget af temperaturforskelle.
3. Kontrol af hulrumskonsistens: Brug præcisionsbearbejdning og streng tolerancestyring for at sikre dimensionel konsistens og overfladekvalitet mellem hulrummene.
4. Formens stivhed og struktur: Formens base, kerner og hulrumslayout skal sikre ensartet kraftfordeling under fastspænding for at forhindre deformation og grater.
5. Tilpasning af sprøjtestøbemaskine: Bekræft, at sprøjtevolumen, fastspændingskraft og maskinens ydeevne opfylder kravene til sprøjtning og fastholdelse for det samtidige hulrumstal.
6. Udluftnings- og udstødningsdesign: Anbring udluftningsriller, udstødningsstifter og udstødningsmekanismer korrekt for at sikre fuldstændig fjernelse af dele uden at beskadige udseendet.
7. Vedligeholdelse og servicevenlighed: design med udskiftelige kerner, adgang til vedligeholdelse af varmkanaler og strukturer, der er nemme at rengøre, for at reducere de langsigtede vedligeholdelsesomkostninger.

Fordele ved sprøjtestøbeforme med flere hulrum:

1. Øg produktionskapaciteten betydeligt og reducer enhedsomkostningerne pr. del (især for små dele med korte cyklustider).
2. Forbedrer den kontinuerlige forsyningskapacitet for produktionslinjer, hvilket reducerer hyppigheden af formskift og nedetid.
3. Opnå en mere ensartet produktkvalitet under stabile procesforhold.

Begrænsninger og risici ved sprøjtestøbeforme med flere hulrum:

1. Høje formfremstillingsomkostninger, kompleks struktur og lange udviklings- og prøvestøbningscyklusser.
2. Øget vanskelighed med at opretholde hulrumskonsistens, hvilket kræver strengere proceskontrol og støtte fra formstrømsanalyse.
3. Højere krav til sprøjtestøbemaskinekapacitet, og en enkelt fejl kan påvirke et stort antal dele.
