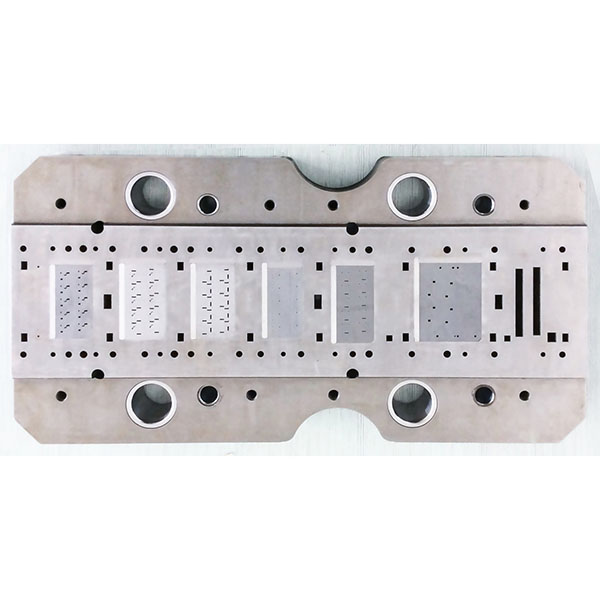

IC-emballage stemplingsforme

IC-pakningsstempler til præcisionselektronik

IC-emballagestempler er specielt designet til højhastighedsblanking og formning af leadframes, terminaler, stifter og relaterede metaldele i produktionen af halvlederemballage med det formål at sikre dimensionel konsistens, overfladekvalitet og stabil produktionskapacitet i storstilet produktion.

Beskrivelse

IC-pakningsstempler kan integreres med automatisk fremføring og efterfølgende processer og er velegnede til produktionsmetoder såsom progressive, transfer- eller sammensatte stempler.

Hovedfunktioner og anvendelsesområde for IC-emballage-stansemaskiner

  1. Højpræcisionsformning: Præcis styring, klaringskontrol og fjederkraftkompensation sikrer repeterbarhed og stabile tolerancer for kritiske dimensioner ved udstansning, gennemboring og bøjning.
  2. Slidstyrke og lang levetid: Nøglekomponenter bruger højt slidstærkt stål kombineret med varmebehandling og overfladestyrkelse (såsom nitrering eller PVD-belægninger) for at reducere slid og klæbning.
  3. Høj hastighed og stabil kapacitet: Formstrukturen er optimeret i samarbejde med fremføringssystemer og presser for at imødekomme produktion med høje cyklusser og reducere nedetid eller fejlprocenter.
  4. Anvendelige dele: Anvendes almindeligvis til udstansning og formning af ledningsrammer, terminaler/stifter, kølelegemer og andre metalstøtter til emballering.
  5. Matricetyper: Valgmulighederne omfatter progressive matricer, overføringsmatricer eller sammensatte matricer, der vælges i henhold til delens kompleksitet og produktionsmængdekrav.

Materialer, design og servicepunkter for IC-emballage-stemplingsstempler

  1. Materialer og varmebehandling: Almindelige formstål omfatter SKD11 og H13; hærdnings- og tempereringsprocesser anvendes i henhold til delernes egenskaber for at sikre styrke og sejhed.
  2. Overfladestyrkelse og smørekompatibilitet: Anvend nitrering, karbonitrering eller PVD-belægninger på hulrum, stempler og styringskomponenter, og sørg for, at belægningerne er kompatible med produktionssmøremidler for at forhindre delaminering.
  3. Nøglepunkter for proceskontrol: Kontroller præcist blanking-frigang og kantafskæringer, design fjederkompensation og tilstrækkelig stivhed, optimer spånafvisning og udstødningsstrukturer, og implementer temperaturkontrol eller køleforanstaltninger for at opretholde dimensionsstabilitet.
  4. Kvalitet og service: Tilbyd gennemgang af formdesign, prøveudtagning og produktionsvalidering; udfør streng dimensionel inspektion før levering, og tilbyd support til opsætning på stedet og efterfølgende vedligeholdelsesanbefalinger for at hjælpe kunderne med hurtigt at opnå stabil masseproduktion.
