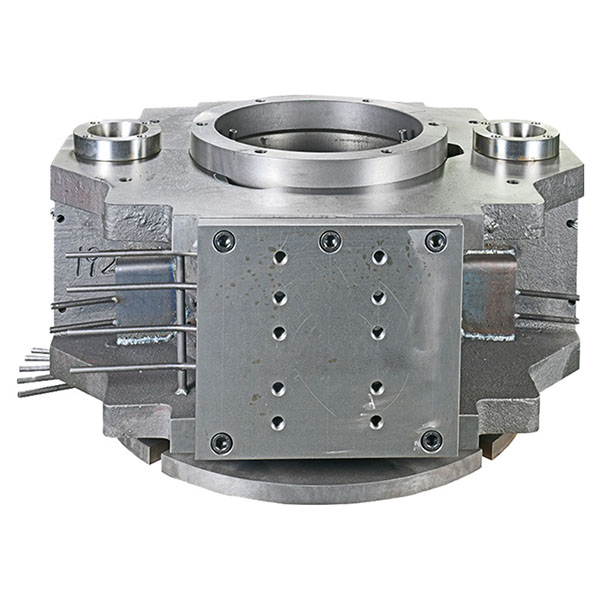

Gravity die casting-forme til komplekse metalkonstruktioner

Gravity die casting-forme er specielt designet og fremstillet til tyngdekraftsstøbning og er velegnede til små til mellemstore og masseproduktion af legeringer som aluminium, kobber, magnesium og zink.

Hovedtræk ved tyngdekraftsstøbning:

1. Høj dimensionsstabilitet: Gennem præcisionsbearbejdning og varmebehandlingsprocesser opretholder formene stabile hulrumsdimensioner og geometrisk nøjagtighed under gentagne støbninger, hvilket letter reproducerbar produktion.
2. Fremragende varmeledning og kølekontrol: Formmaterialet og køledesignet muliggør ensartet størkning, hvilket reducerer risikoen for krympningshulrum, fordybninger og interne spændingsrelaterede defekter.
3. Slid- og korrosionsbestandighed: Overfladerne behandles med nitrering, karburering eller slidbestandige belægninger for at forlænge formens levetid og reducere vedligeholdelsesfrekvensen.
4. Vedligeholdelsesvenlighed ved design: Formkonstruktionerne er designet til nem udskiftning af sliddele (såsom kerner, bøsninger og gating-samlinger), hvilket reducerer nedetid og kontrollerer driftsomkostningerne.
5. Fleksibilitet og modificerbarhed: Understøttelse af mindre hulrumsændringer, kernejusteringer og optimering af koldkanaler/systemer, hvilket muliggør hurtig iteration baseret på resultaterne af støbeforsøg.

Formstruktur og materialevalg:

1. Almindelige materialer: Højstyrkestål til forme, forformet varmebestandigt støbejern eller speciallegerede stål vælges i henhold til produktionsvolumen, legeringstype og proceskrav.
2. Strukturdesign: Rimelige delingsflader, indløbs- og stigrørssystemer, udluftnings- og overløbskanaler, kombineret med formforstærkende ribber og lokaliseringstapper, sikrer jævn fyldning og pålidelig formlukning.
3. Kølesystem: Vand- eller oliekølekredsløbslayouter optimeres i henhold til hulrumsform og størkningsbehov, hvilket understøtter lokal hurtig afkøling eller isoleringskontrol.

Formfremstillingsprocesser:

1. Præcisionsbearbejdning: CNC-fræsning, tråd-EDM, gnistfræsning (EDM) og præcisionsslibeprocesser anvendes for at sikre høj nøjagtighed af formhulrum og lokaliseringsflader.
2. Varmebehandling og hærdning: Der anvendes passende varmebehandling for at aflaste interne spændinger og øge udmattelsesstyrken, hvilket sikrer langvarig formstabilitet.
3. Overfladebehandlinger: Afhængigt af driftsforholdene vælges nitrering, hårdforkromning eller keramisk/termisk sprøjteoverfladestyrkelse for at forbedre antiklæbe-, slid- og korrosionsbestandigheden.

Typiske anvendelsesscenarier:

Gravity die casting-forme bruges i vid udstrækning til serieproduktion af bildele, pumpe- og ventillegemer, lysafledere, strukturelle beslag, instrumenthus og forskellige mellemstore til store metalkomponenter og er velegnede til produkter med høje krav til dimensionel konsistens og overfladekvalitet.
