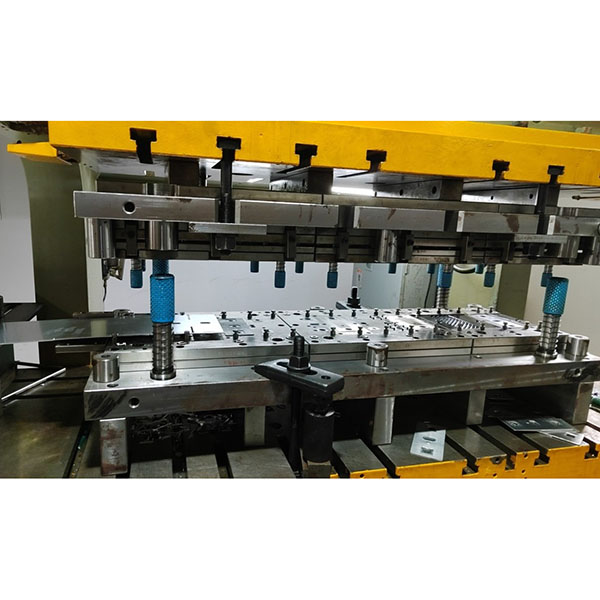

Effektiv stemplingsform til dækplader til serieproduktion

Stemplingsform til dækplader er velegnet til tynde pladedele, der kræver høj dimensionel nøjagtighed og et godt udseende, såsom elektroniske chassisdæksler, apparatpaneler, små bildæksler og kontrolpaneler.

Hovedtræk ved stemplingsform til dækplader:

1. Høj produktivitet: understøtter design med flere stationer/progressiv stansning med kontinuerlig fremføring; stansemaskiner med enkelt slag eller flere stationer kan producere store mængder kvalificerede dele om dagen.
2. Høj præcision: matricer er designet i henhold til kundetegninger med streng kontrol af udstansningsafstand og bøjningsfjederkompensation; typiske tolerancer kan nå ±0,1 mm (afhængigt af delstørrelse og processer).
3. Integrerede processer: kan kombinere udstansning, gennemboring, flangering, bukning, prægning, affasning og andre operationer for at reducere sekundær bearbejdning.
4. Overfladebeskyttelse: Stempeloverflader kan nitreres, karbonitreres, PVD-belægges eller slibes for at forlænge levetiden og reducere ridser.
5. Bred materialekompatibilitet: egnet til almindelige tynde pladematerialer såsom koldvalset stål, galvaniseret stål, rustfrit stål (sus304/sus301 osv.) og aluminiumslegeringer.

Matricetyper og anbefalede scenarier:

1. Enkeltstations-/sammensat form: udstansning og gennemboring udføres samtidigt, egnet til dækplader med enkel struktur og små til mellemstore batchstørrelser.
2. progressiv/multi-station-stans: sekventiel formning på tværs af flere stationer med automatisk fremføring, egnet til produktion af store mængder med lav arbejdskraft.
3. overførselsstempel: bruges til komplekse processer eller større emner, egnet til multiprocesoperationer, præcisionsdybtrækning eller højstyrkematerialer.
4. dybtræksstans: bruges, når dækslet har tydelige fordybninger eller kræver dyb formning, typisk kombineret med hydrauliske eller specialiserede dybtræksprocesser.

anbefalinger vedrørende materiale og varmebehandling:

1. almindelige formstål: skd11, h13, s45c (materialevalget varierer afhængigt af formkomponenten).
2. kritiske hulrum og stempler anbefales at blive hærdet og tempereret eller overfladenitreret; pvd-belægning kan påføres, når det er nødvendigt for at modstå klæbning og forlænge levetiden.
3. Føringskomponenter og materialeholdende dele kan bruge slidstærke legeringer med overfladebehandlinger for at forlænge udskiftningslevetiden og stabiliteten.

Vigtige punkter i design og proceskontrol:

1. udstansningsafstand: designet i henhold til pladetykkelse og materialehårdhed (normalt 5 %–15 % af pladetykkelsen) for at sikre sektionskvalitet og reducere grater.
2. Bøjningsfjedringkompensation: Kompenserer for fjedring baseret på materialegenskaber og bøjningsradius for at sikre vinkelpræcision.
3. blankholder og fordeling af trækkraft: design blankholderkraften rimeligt for at forhindre rynker og revner.
4. Fjernelse og udstødning af skrot: Overvej designet for fjernelse og udstødning af spåner for huller og små dele for at undgå fastklemning.
5. smøring og afkøling: til rustfrit stål eller materialer, der er svære at forme, skal der anvendes passende smøremidler og kontrolleres pressehastigheden for at reducere ridser og klæbning.

Almindelige anvendelseseksempler:

1. bagdæksler til elektroniske enheder, paneler til bærbare computere eller routere.
2. betjeningspaneler til apparater og dekorative dækplader.
3. Små dæksler til biler, dekorative lister og interiørkomponenter.
4. Døre til industrielle kontrolbokse, filterstøtteplader osv.
