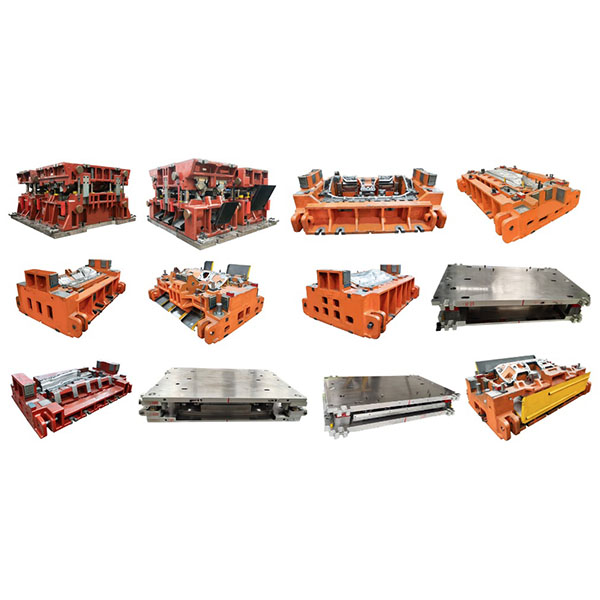

Koldstemplingsform til vægtskabe og flangeringe

Koldstemplingsform er et specialværktøj, der bruges til at udstikke, bøje, forme og samle plademetal ved stuetemperatur.

Hovedtræk ved koldstemplingsmatricer:

1. Høj effektivitet til masseproduktion: Kompatibel med højhastighedspresser og kontinuerlige produktionslinjer for at opnå stabil høj produktion og imødekomme behov for mellemstor til stor volumenproduktion.
2. God dimensionel konsistens: Præcisionsstempelkonstruktion og strenge bearbejdningstolerancer sikrer ensartede deldimensioner og geometrisk form, hvilket letter den efterfølgende samling.
3. Integration af flere operationer: Kan integrere udstansning, bøjning, strækning, affasning, formning, gennemboring og andre operationer i en enkelt form eller en progressiv form, hvilket reducerer manuelt arbejde og sekundær bearbejdning.
4. Kontrollerbare omkostninger: Lav enhedsomkostning og høj materialudnyttelse gør den velegnet til masseproduktion; afskrivning over formens levetid sænker de samlede produktionsomkostninger.
5. Struktur og materialekompatibilitet: Egnet til forskellige koldformede metaller (såsom koldvalset stål, rustfrit stål, kobber, aluminiumslegeringer osv.) med form- og procesparametre, der er optimeret til forskellige materialer.

Anvendelige dele og anvendelsesscenarier for koldstemplingsmatricer:

1. Bilindustrien: fjederklip, fastgørelseselementer, beslag, holdere, afskærmningsdele og andre strukturelle og funktionelle komponenter.
2. Elektronik og elektriske apparater: batteriholdere, kontaktstrimler, afskærmningsdæksler, stik, små hus og rammer.
3. Hvidevarer og forbrugsgoder: panelbeslag, dørhængselkomponenter, lister og fastgørelseselementer.
4. Hardware og industrielle dele: flanger, pakninger, forbindelsesplader, fjederplader og andre tynde pladedele, der kræver høj konsistens.
5. Velegnet til scenarier, der kræver høj repeterbarhed, udskiftelig pasform eller levering i store mængder.

Almindelige formtyper og strukturelle højdepunkter:

1. Enkeltværktøj (enkeltstationsværktøj): Enkel struktur, velegnet til masseudstansning af enkeltværktøjsdele eller validering af produktion i små serier.
2. Progressiv form: Udfører flere operationer på en enkelt fødelinje, høj effektivitet, egnet til komplekse dele i store mængder.
3. Sammensat værktøj: Udfører flere operationer samtidigt i samme station, hvilket forkorter cyklustiden, men kræver høj pressestivhed.
4. Kontinuerlige matricer og trækmatricer: Anvendes til komplekse formnings- og dybtrækningsdele, der kræver korrekt kontrol af materialestrøm og smøring.

Vigtige punkter i formdesign og -fremstilling:

1. Materialer og varmebehandling: Vælg højstyrkestål til matricer og anvend passende varmebehandling for at opnå slidstyrke og brudsejhed.
2. Tolerancer og tilpasninger: Kontroller nøje styrepinde, bøsninger, blanking-frigang og skærekantradier for at sikre skærekvalitet og værktøjets levetid.
3. Overvej materialestrøm og tilbagespring: Brug korrekt emnelayout, trækforhold og affasningsdesign for at reducere rynker, revner og tilbagespringseffekter.
4. Smøring og løsninger til håndtering af skrot: Design passende smørebaner og udstødnings-/skrothuller for at reducere risikoen for, at materialet klæber fast, ridser og sætter sig fast.
5. Sikkerhed og vedligeholdelsesadgang: Reserver plads til inspektion og vedligeholdelse, og design hurtigskiftbare dele for at lette den daglige vedligeholdelse og forlænge formens levetid.
