CNC-bearbejdning af keramiske rør til præcisionsvæsker

Med specialiserede værktøjsmaskiner, diamantværktøj og veludviklede processer opnår vi præcis formning og dimensionsstabilitet, der er tilpasset keramiske materialers høje hårdhed og skørhed, hvilket gør dem velegnede til rørlednings- og komponentanvendelser inden for kemisk forarbejdning, lægemidler, olie, halvledere, medicinsk udstyr, væskemåling og højtemperatur-/højt korrosive driftsforhold.

Udstyr og værktøj:

1. Maskiner og stivhed: Udstyret med CNC-drejebænke med høj stivhed, tre-akset/fem-akset CNC-bearbejdningscentre, indvendige boremaskiner, honemaskiner, præcise udvendige cylindriske slibemaskiner og specialiseret mikrobearbejdningsudstyr for at opfylde kravene til positionering og gentagelsesnøjagtighed for lange aksler, tyndvæggede og slanke emner.
2. Værktøj og forbrugsstoffer: Ved hjælp af diamantboremaskiner, diamantfræsere, diamantslibeskiver, ultrahårde belagte værktøjer og specialiserede forbrugsstoffer til finslibning optimerer vi værktøjsgeometri og skære-/slibeparametre for keramik for at reducere risikoen for afskalning og revnedannelse.
3. Hjælpeudstyr: Højpræcisionsspindler, ultrahøjtrykskøle- og partikelfiltreringssystemer, temperaturreguleringsanordninger til fastgørelsesanordninger og vibrationsdæmpningssystemer for at sikre bearbejdningsstabilitet og overfladeintegritet.

Vigtigste bearbejdningsmetoder til CNC-bearbejdning af keramiske rør:

1. Indvendig boring og præcisionsboring: Anvendes til at opnå referencepositionering og næsten færdig indvendig boring efter skrubning, hvilket sikrer justering mellem boreaksen og endefladens referencepunkt.
2. Diamantslibning og honing: Brug af diamantslibnings- og honingprocesser til at opnå strenge radiale tolerancer og lav overfladeruhed, især velegnet til tætning eller glidende samlingsflader.
3. Ultralydsvibrationsassisteret bearbejdning (USM) og ultrafint slibning: Reducerer skærekraften på sprøde keramiske materialer, undertrykker revnedannelse og forbedrer kantintegriteten for tyndvæggede og slanke emner.
4. EDM og mikrobearbejdning: Anvendes til lokal formning og trimning af komplekse endeflader, slidser, mikrohuller eller svært tilgængelige detaljer.
5. Polering og kemisk mekanisk polering (CMP): Frembringer spejlblanke overflader på tætningsendeflader eller sammenføjningsflader for yderligere at reducere friktion og forbedre tætningsydelsen.

Køling, spånafledning og fastgørelse:

1. Køle strategier: Brug kontrolleret køling og filtrerede smøremidler kombineret med temperaturregulerede fastgørelsesanordninger eller kølecirkulation for at reducere lokal temperaturstigning og termisk belastning og forhindre dimensionsafvigelser og revnedannelse.
2. Spånafledning og rengøring: Optimer værktøjsbaner og spånafledningsruter kombineret med ultralyds-/højtryksrensning, luftblæsning og vakuumspånafledningsprocesser for at forhindre, at partikler sætter sig fast i boringer eller endeflader, hvilket kan påvirke ydeevnen.
3. Fastgørelsesløsninger: Specialfremstillede dorne, koncentriske støttefastgørelser og flerpunktsstøttedesign, der bruger elastiske fastgørelser eller fleksible understøtninger for at reducere fastspændingsspændinger og sikre, at tyndvæggede emner ikke deformeres.

Bearbejdbare materialer og typiske anvendelser:

1. Typiske materialer: Aluminiumoxid (Al2O3), siliciumnitrid (Si3N4), siliciumcarbid (SiC), aluminiumnitrid (AlN) og funktionelle keramiske kompositmaterialer.

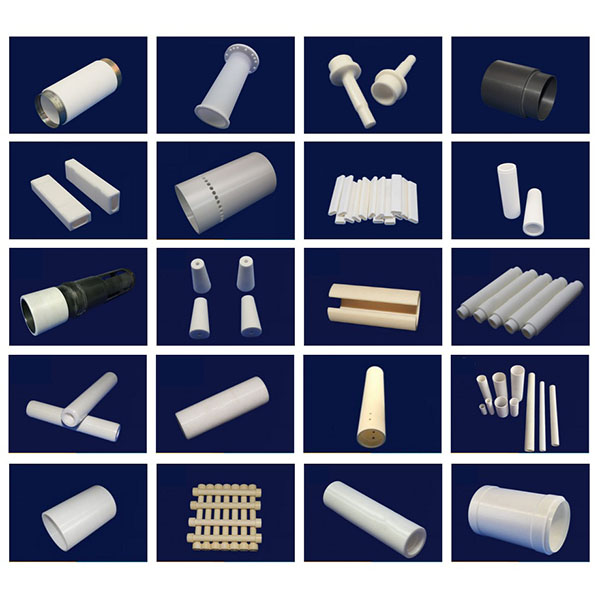

2. Typiske anvendelser: Slid- og korrosionsbestandige rørforinger, sensorbeskyttelsesrør, væskemålerør, dyser og strømningskomponenter, foringer til halvleder- og kemisk udstyr samt højpræcisionskeramiske rør til medicinske og analytiske instrumenter.

Designanbefalinger og overvejelser vedrørende fremstilling:

1. Vægtykkelse og længde-til-diameter-forhold: Undgå for tynde vægge eller for høje længde-til-diameter-forhold; når det er nødvendigt, skal der reserveres bearbejdningsstøtter eller forstærkningsribber i designfasen for at forbedre fremstillbarheden og pålideligheden under brug.
2. Afrundinger og affasninger: Sørg for passende afrundinger/affasninger ved porte, åbninger og samlinger for at reducere spændingskoncentrationer og lette bearbejdning og samling.
3. Tolerancer og pasninger: Angiv bearbejdningstolerancer og samlingstolerancer tydeligt. Kritiske tætnings- eller glideflader skal have reserveret fjernbart materiale til efterbehandling.
4. Modularisering og samling: For ekstra lange keramiske rør eller rør med stor diameter skal segmenteret bearbejdning og præcisionssamling overvejes for at reducere risikoen for brud og lette transporten.
