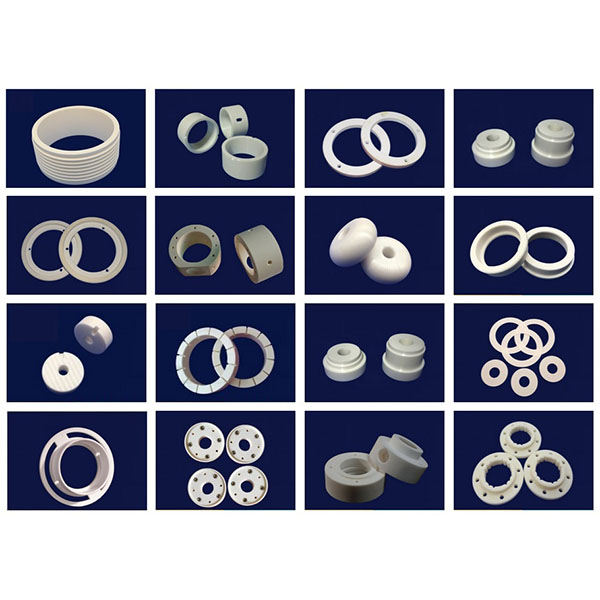

CNC-bearbejdning af keramiske ringe til højtydende komponenter

Med specialiserede værktøjsmaskiner, diamantværktøj og modne processer opnår vi præcis formning, lave friktionskoefficienter og fremragende slid- og korrosionsbestandighed, der er skræddersyet til keramiske materialers høje hårdhed og skørhed. Disse egenskaber gør vores produkter bredt anvendelige til lejeringe, ventilsæder, sensorringe, tætningsskiver og forskellige ringformede komponenter, der fungerer under høje temperaturer, høj slid eller korrosive forhold.

Udstyr og værktøj:

1. Maskiner og stivhed: Udstyret med CNC-drejebænke med høj stivhed, tre- og fem-aksede CNC-bearbejdningscentre, interne og eksterne cylindriske slibemaskiner, honemaskiner, præcisionsdrej-slibemaskiner og specialiseret mikropræcisionsbearbejdningsudstyr for at opfylde kravene til fastspænding, positionering og gentagelsesnøjagtighed for ringkomponenter med lille boring, højt diameter-til-tykkelse-forhold og tynde vægge.
2. Værktøj og forbrugsstoffer: Ved hjælp af diamantværktøj til indvendig og udvendig drejning, diamantfræsere, diamantslibeskiver, ultrahårde belagte værktøjer og forbrugsstoffer til finslibning optimerer vi værktøjets geometri og skære-/slibeparametre for keramik for at reducere risikoen for afskalning, revnedannelse og termiske skader.
3. Hjælpeudstyr: Højpræcisionsspindler, temperaturregulerede fiksturer, ultrahøjtrykskøle- og partikelfiltreringssystemer, vibrationsdæmpningsanordninger og dedikerede fiksturer (dorne, muffer, elastiske lokaliseringsanordninger) for at sikre bearbejdningsstabilitet og overfladeintegritet.

Vigtigste bearbejdningsmetoder til CNC-bearbejdning af keramiske ringe:

1. Præcisionsdrejning og indvendig/udvendig boring: Anvendes til at fastlægge referencepunkter på emner, koncentrisk lokalisering og halvfinish for at sikre justering af indvendige og udvendige akser og overensstemmelse med endefladens referencepunkt.
2. Indvendig og udvendig slibning og honing: Anvend diamantslibning og finhoning for at opnå strenge radiale tolerancer og lav overfladeruhed, der opfylder kravene til rullende eller glidende pasninger.
3. Ultralydsvibrationsassisteret bearbejdning (USM) og ultrafint slibning: Reducerer skærekraften og undertrykker revnedannelse, hvilket er særligt velegnet til tyndvæggede eller meget skøre keramiske ringstrukturer.
4. EDM og mikrobearbejdning: Til lokal formning og trimning af komplekse geometrier, interne/eksterne riller, placering af nøglekanaler eller meget små boringer.
5. Polering og kemisk-mekanisk polering (CMP): Frembringer spejlblanke overflader på tætningskontaktflader eller glidende samlingsflader for at reducere friktion og forbedre tætning og levetid.

Køling, spånaffald og fastgørelse:

1. Køle strategier: Brug kontrolleret køling og filtrerede smøremidler kombineret med temperaturkontrollerede fastgørelsesanordninger eller kølecirkulation for at undgå lokal temperaturstigning, der kan forårsage termisk belastning og dimensionel afdrift.
2. Spånafledning og rengøring: Optimer værktøjsbaner og spånafledningskanaler for ringformede emner, kombineret med ultralyds- og højtryksrensning, luftblæsning og vakuumspånafledning for at forhindre, at partikler sætter sig fast i samlings- eller tætningsflader, hvilket kan påvirke ydeevnen.
3. Fastgørelsesløsninger: Specialfremstillede dorne, koncentriske fastgørelsesanordninger, elastisk fastspænding og flerpunktsstøttekonstruktioner for at sikre stabilitet og forhindre deformation af tyndvæggede eller slanke ringdele under bearbejdning.

Bearbejdbare materialer og typiske anvendelser til CNC-bearbejdning af keramiske ringe:

1. Typiske materialer: Aluminiumoxid (Al2O3), siliciumnitrid (Si3N4), siliciumcarbid (SiC), aluminiumnitrid (AlN), funktionelle keramiske kompositmaterialer og belagte keramiske materialer.
2. Typiske anvendelser: Lejeringe, ventilsæderinge, tætningsringe, lokaliseringsringe, væskekontrol- og måleringkomponenter, sensorbeskyttelsesringe, slid- og korrosionsbestandige ringformede komponenter til halvleder- og kemisk udstyr samt højpræcisionsringe til medicinske og analytiske instrumenter.

Designanbefalinger og overvejelser vedrørende fremstilling:

1. Vægtykkelse og tværsnitsdesign: Undgå for tynde vægge og for store forhold mellem indvendig og udvendig diameter. Når det er nødvendigt, skal der reserveres fastspændings-/støtteområder eller tilføjes ringformede afstivningsribber i designfasen for at forbedre fremstillbarheden og pålideligheden under brug.
2. Afrundinger og affasninger: Sørg for passende afrundinger eller affasninger ved indvendige/udvendige åbninger, endeflader og kontaktkanter for at reducere spændingskoncentrationer og lette bearbejdning og samling.
3. Tillæg og pasningstolerancer: Angiv bearbejdningstillæg og pasningstolerancer tydeligt. Kritiske tætnings- eller rullende samlingsflader skal have fjernbart materiale til endelig efterbehandling og justering.
4. Modulariseret bearbejdning: For ringe med meget stor diameter eller ekstra lange ringe skal segmenteret bearbejdning og præcisionssamlinger overvejes for at reducere risikoen for brud og lette inspektion og transport.
