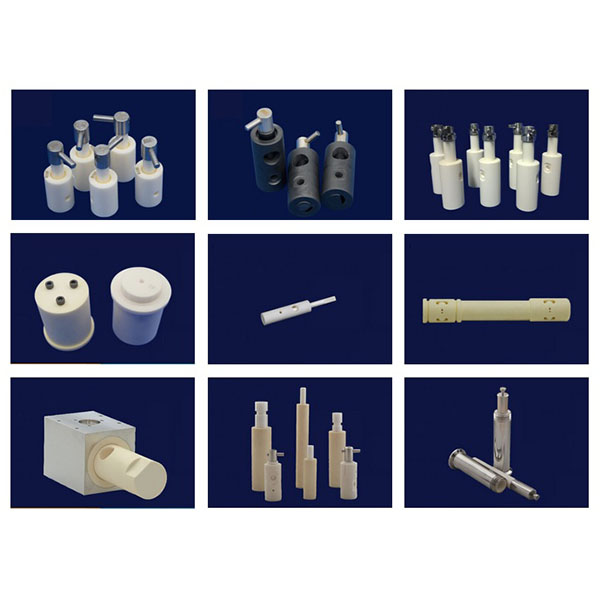

CNC-bearbejdning af keramiske pumper til præcisionsmedicinsk brug

Med specialiseret maskineri, diamantværktøj og modne procesflows kan vi levere korrosionsbestandige, slidstærke keramiske pumpekomponentløsninger med fremragende tætningsegenskaber til anvendelser såsom kemisk forarbejdning, lægemidler, olie, halvledere, fødevarer og overførsel af korrosive medier ved høje temperaturer.

Udstyr og værktøj:

1. Maskiner og stivhed: Vi bruger højstive fem-akset og tre-akset CNC-fræsemaskiner, præcise eksterne cylindriske slibemaskiner og specialiseret mikrobearbejdningsudstyr for at opfylde kravene til positionering og gentagelsesnøjagtighed for komplekse strømningskanaler og bearbejdning af flere flader.
2. Værktøj og forbrugsvarer: Ved hjælp af diamantfræsere, diamantdrejeværktøjer, diamantslibeskiver og ultrahårde belagte værktøjer optimerer vi værktøjets geometri og skæreparametre til keramiske materialers hårdhed for at reducere afskalning og revnedannelse.
3. Hjælpeudstyr: Højpræcisionsspindler, ultrahøjtrykskøle- og filtreringssystemer, vibrationsdæmpningsanordninger og præcisionsfiksturer for at sikre bearbejdningsstabilitet og overfladeintegritet.

Vigtigste bearbejdningsmetoder til CNC-bearbejdning af keramiske pumper:

1. Præcisionsfræsning og -skulpturering: Anvendes til at danne komplekse ydre former, strømningskanaler, pumpehjulsprofiler og forbindelsesflanger ved hjælp af femakset kobling for at færdiggøre komplekse geometrier i en enkelt opsætning.
2. Slibning og polering: Diamantslibning og mekaniske poleringsprocesser bruges til at forbedre finishen og den geometriske nøjagtighed af tætningsflader og lejeflader.
3. Ultralydsvibrationsassisteret bearbejdning (USM): Reducerer skærekraften, begrænser revnedannelse og forbedrer overfladekvaliteten på sprøde keramiske materialer; velegnet til slanke eller tyndvæggede strukturer.
4. Bearbejdning af mikroporer og indre hulrum: Højpræcisionsbearbejdning af indgangs-/udgangsport, sprøjtehuller og indre strømningskanaler opnås gennem mikroboring, mikroslibning eller specielle guidede processer.
5. Kemisk mekanisk polering (CMP) og præcisionsslibning: Anvendes til at opnå spejlblanke tætningsflader eller kontaktflader med lave friktionskoefficienter for at opfylde krav til væsketætning og lavt slid.

Køling, spånafledning og fastgørelse:

1. Køle strategier: Brug kontrolleret køling og filtrerede smøremidler til at reducere lokal varmeophobning og forhindre revner eller dimensionelle afvigelser forårsaget af termisk belastning.
2. Spånafledning og rengøring: Design dedikerede spånafledningsveje og effektive rengøringsprocedurer for at forhindre, at slibende partikler eller snavs sætter sig fast i tætningsflader og strømningskanaler, hvilket sikrer samlingens integritet.
3. Fastgørelsesløsninger: Specialfremstillede stive og fleksible fastgørelsesanordninger, koncentriske lokaliseringsanordninger og flerpunktsstøtter for at sikre, at tyndvæggede og kompleksformede emner ikke deformeres under bearbejdningen.

Bearbejdbare materialer og typiske anvendelser:

1. Typiske materialer: Tæt aluminiumoxid (Al2O3), siliciumnitrid (Si3N4), siliciumcarbid (SiC), aluminiumnitrid (AlN) og funktionelle keramiske kompositmaterialer.
2. Typiske anvendelser: Korrosionsbestandige pumpehus og -hoveder, keramiske pumpehjul, tætningsbøsninger, ventilsæder, bøsninger, væskefordelere og komponenter til højtemperatur- eller stærkt korrosive væskeoverførselssystemer.

Designanbefalinger og overvejelser vedrørende fremstilling:

1. Vægtykkelse og understøtning: Undgå for tynde vægkonstruktioner, eller reserver understøtningspositioner i designfasen for at reducere risikoen for brud under bearbejdning og drift.
2. Afrundinger og overgange: Anvend passende afrundinger i strømningskanaler, gennemgående huller og kanter for at reducere spændingskoncentration og lette bearbejdning og optimering af væskeydelsen.
3. Tætnings- og samlingsflader: Design kritiske tætningsflader som polerbare planer eller cylindriske flader, og overvej krav til samlingsspalter og overfladeruhed.
4. Modulært design: For meget komplekse indre passager eller dybe hulrum skal du overveje at bearbejde separate moduler og samle dem præcist for at forbedre udbyttet og lette senere vedligeholdelse.
