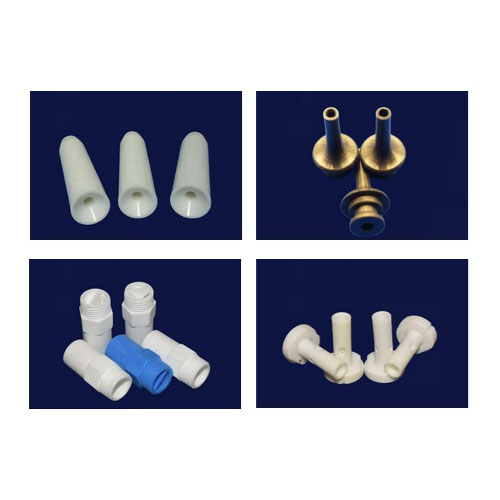

CNC-bearbejdning af keramiske dyser

CNC-bearbejdning af keramiske dyser for sprøjtepræcision

Vi leverer professionelle CNC-bearbejdningstjenester til keramiske dyser med fokus på stabil opnåelse af højpræcise boringsstørrelser, fremragende indvendig overfladekvalitet og enestående slid- og korrosionsbestandighed. Vores produkter bruges i vid udstrækning i præcisionssprøjte- og forstøvningsdyser, brændstof- og indsprøjtningssystemdyser, spinderør og dysehoveder, inkjet-samlinger, industrielle køle- og kemiske sprøjtesystemer og andre scenarier, der kræver høj grad af flowkonsistens og holdbarhed.

Beskrivelse

For at imødegå keramiske materialers høje hårdhed og skørhed opnår vi pålidelig bearbejdning af lange, slanke gennemgående huller, mikrohullearrangementer, koniske boringer og komplekse dysegeometrier ved at optimere procesruter, bruge specialudstyr og anvende diamantbaserede skæreværktøjer.

Udstyr og værktøj:

  1. Maskiner og stivhed: Udstyret med CNC-drejebænke med høj stivhed, fem-akset og multi-akset CNC-bearbejdningscentre, dedikerede maskiner til bearbejdning af indvendige boringer, præcisionsslibemaskiner og ultrapræcise spindler for at sikre aksial stabilitet og gentagelig positioneringsnøjagtighed ved bearbejdning af gennemgående huller og mikrohuller med lille diameter og stort længde-til-diameter-forhold.
  2. Værktøj og forbrugsstoffer: Ved hjælp af diamantbelagte mikrodrejningsværktøjer, diamantfræsere, diamant-slibehoveder til indvendige boringer og diamantslibeskiver samt ultrafine slibemidler og poleringsforbrugsstoffer optimerer vi værktøjsgeometri og skære-/slibeparametre for forskellige keramiske materialer for at reducere risikoen for afskalning og revnedannelse.
  3. Hjælpesystemer: Højpræcisionsspindler, vibrationsdæmpningssystemer, temperaturregulerede fiksturer, ultrahøjtrykskøling og partikelfiltreringsenheder samt online måle- og automatiske læsse-/aflæssesystemer for at forbedre gennemstrømningen og konsistensen.

Vigtigste bearbejdningsmetoder til CNC-bearbejdning af keramiske dyser:

  1. Præcisionsboring og udboring: Anvendes til at danne indledende gennemgående huller og næsten færdige diametre, fastlægge aksiale referencepunkter og kontrollere koaksialitet.
  2. Indvendig boreslibning og honing: Gennem diamantslibning, honing og ultrafine slibeprocesser opnås strenge diametertolerancer og lav indvendig overfladeruhed, hvilket forbedrer væskestrømningens ensartethed og sprøjteydelsen.
  3. Laser- og ultralydassisteret mikrobearbejdning: Laserbehandling eller ultralydsvibration kan bruges til at forbedre fordelingen af skærekraften, reducere revnedannelse og bearbejde mikroelementer, der er vanskelige at nå.
  4. EDM og mikrobearbejdningstrimning: Til lokal formning og trimning af komplekse interne geometrier, mikroslidser og lokaliseringsfunktioner.
  5. Polering og kemisk mekanisk polering (CMP): Anvend spejlfinish på dyseåbninger og indvendige boringer for at reducere friktion, forhindre partikelfastklemning og optimere sprøjtestabiliteten.

Køling, spånafledning og fastgørelse:

  1. Køle strategier: Brug kontrolleret køling og højfiltrerede smøremidler kombineret med temperaturkontrollerede fikseringsanordninger eller kølevæskecirkulationssystemer for at undgå termisk deformation og dimensionel afdrift.
  2. Spånafledning og rengøring: Optimer værktøjsbaner og spånafledningskanaler, og anvend ultralyds- og højtryksrensning, ultralydsvibrationsspånafledning og støvsugningsprocesser for at forhindre, at partikler sætter sig fast i interne boringer, hvilket kan påvirke sprøjtekonsistensen.
  3. Fastgørelsesløsninger: Specialfremstillede interne dorne, koncentriske fastgørelsesanordninger, flerpunktsstøtter og elastiske fastspændingsdesign for at sikre stabilitet og forhindre deformation af lange, slanke gennemgående huller og tyndvæggede strukturer under bearbejdning.

Bearbejdbare materialer og typiske anvendelser til CNC-bearbejdning af keramiske dyser:

  1. Bearbejdbare materialer: Aluminiumoxid (Al2O3), siliciumnitrid (Si3N4), siliciumcarbid (SiC), zirkoniumoxid (ZrO2), belagte keramiske materialer og funktionelle kompositkeramiske materialer.
  2. Typiske anvendelser: Præcisionssprøjte- og forstøvningsdyser, brændstof- og indsprøjtningssystemdyser, spindler og dysehoveder, inkjet-printkomponenter, køle- og smuredyser, dyser til kemisk sprøjteudstyr og specialiserede dysesamlinger til højtemperatur- og korrosive miljøer.

Bearbejdningsnøjagtighed og overfladekvalitet:

  1. Dimensionstolerancer: Ved at anvende trinvis skrubning og efterbehandling kombineret med online måling kan hultolerancer kontrolleres på mikronniveau (afhængigt af materiale og hulstørrelse); koaksialitet og positionstolerancer kan kontrolleres nøje efter behov.
  2. Indvendig boringruhed: Gennem kombinationer af slibning, honing og CMP kan indvendige overflader opnå lave Ra-værdier for at reducere partikeladhæsion og forbedre fluidens dynamiske adfærd.
  3. Defektkontrol: Optimer skæreparametre, udfør trinvis spændingsaflastning og anvend nødvendige mikroskopiske eller ikke-destruktive tests (f.eks. CT) for at minimere revner, afskalninger og indre indeslutninger.
