CNC-bearbejdning af aluminiumoxidkeramik til krævende anvendelsesformål

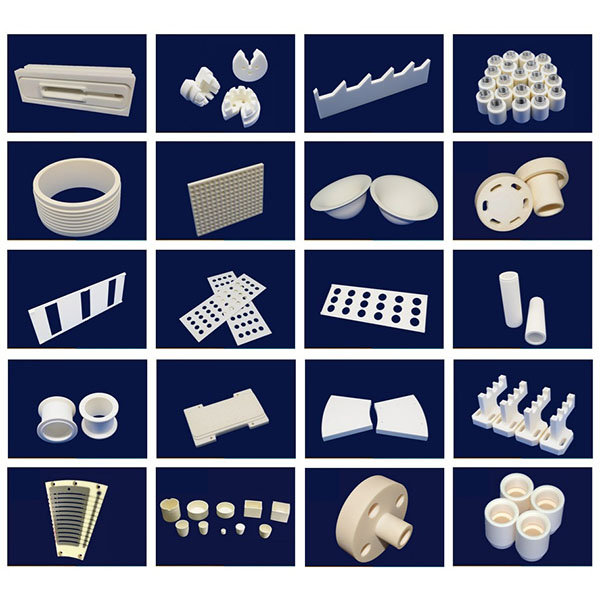

CNC-bearbejdede aluminiumoxidkeramiske produkter anvendes i vid udstrækning inden for områder som elektrisk isolering, tætningskomponenter, slidstærke foringer, sensorstøtter, ventilsæder og højtemperaturkonstruktionsdele.

De vigtigste fordele ved CNC-bearbejdning af aluminiumoxidkeramik:

1. Omfattende erfaring med bearbejdning af aluminiumoxid, med kendskab til materialets brud- og spånafgivelsesegenskaber, hvilket reducerer antallet af bearbejdningsfejl.
2. Præcis dimensionel og geometrisk kontrol, der understøtter krav til nøjagtighed på mikronniveau eller højere (afhængigt af geometri og materiale).
3. Diamantværktøj og ultrafine slibe-/poleringsprocesser for at sikre lav ruhed og god geometrisk form af indvendige boringer og sammenføjningsflader.
4. Professionelle fastspændings-, temperaturkontrol- og vibrationskontroløsninger for at reducere bearbejdningsspændinger og risikoen for deformation i tyndvæggede dele.
5. Komplette kvalitetsstyrings- og funktionstestsystemer til understøttelse af prototypvalidering og ensartet batchlevering.

Udstyr og værktøj:

1. Maskiner: Højstive CNC-drejebænke, tre- og fem-aksede bearbejdningscentre, interne/eksterne cylindriske slibemaskiner, dreje-slibe-kompositmaskiner og ultrapræcise spindler til at imødekomme fleroperationsbearbejdning af ydre profiler, indvendige boringer, endeflader og komplekse hulrum.
2. Værktøj og forbrugsstoffer: Diamantdrejeværktøj, diamantfræsere, diamantslibeskiver, PCD-værktøj og ultrahårdt belagt værktøj, kombineret med ultrafine slibemidler og poleringsforbrugsstoffer; værktøjsgeometrier og skære-/slibeparametre er optimeret til forskellige kvaliteter af aluminiumoxid.
3. Hjælpesystemer: Temperaturregulering og termostatiske fiksturer, vibrationsdæmpende anordninger, ultrahøjtrykskøling med partikelfiltrering, online måling og automatiske læsse-/aflæssesystemer for at forbedre bearbejdningsstabiliteten og batchkonsistensen.

Vigtigste bearbejdningsmetoder til CNC-bearbejdning af aluminiumoxidkeramik:

1. Præcisionsdrejning og boring: Fastlæg ydre og indre referencepunkter, udfør skrub- og halvfinishbearbejdning, og kontroller koncentricitet og aksiale dimensioner.
2. Diamantslibning og honing: Brug skrub-, finish- og honing-passager for at opnå strenge tolerancer for indvendige boringer og lav overfladeruhed, der er egnet til leje- og tætningsgrænseflader.
3. Ultralydsvibrationsassisteret bearbejdning (USM): Anvend ultralydsvibrationer i tyndvæggede, slanke eller komplekse elementer for at reducere skærekrafterne og undertrykke revnedannelse.
4. EDM og mikrobearbejdningstrimning: Trim præcist lokale geometrier, der er vanskelige at bearbejde direkte, såsom komplekse indre hulrum, blindhuller og lokaliseringsslidser.
5. Polering og kemisk mekanisk polering (CMP): Fremstil spejlblanke overflader på tætningsflader og kritiske samlingsflader for at reducere friktion og minimere partikelfangst.

Køling, spånafledning og fastgørelsesdesign:

1. Køle strategier: Brug kontrolleret køling og højfiltrerede smøremidler, og kombiner om nødvendigt med kølevæskecirkulation og temperaturkontrollerede fiksturer for at undgå lokal overophedning, termisk belastning eller dimensionel afdrift.
2. Spånafledning og rengøring: Optimer værktøjsbaner og spånkanaler, og brug ultralyds- og højtryksrensning, vakuumspånafledning og luftblæsning for at forhindre, at partikler sætter sig fast i bearbejdede overflader og påvirker pasningsnøjagtigheden.
3. Fastgørelsesløsninger: Specialfremstillede dorne, koncentriske understøtninger og flerpunktsunderstøtninger med elastisk placering og spændingsfordelende design for at reducere spændingskoncentrationer forårsaget af fastspænding og forhindre deformation af tyndvæggede emner.

Bearbejdbare materialer og typiske anvendelser:

1. Materialer: Forskellige aluminiumoxidkeramikker (Al2O3 i forskellige kvaliteter og modificerede systemer), aluminiumoxidbaserede kompositkeramikker og belagte aluminiumoxidkeramikker.
2. Typiske anvendelser: Elektriske og elektroniske isoleringskomponenter, keramiske bøsninger og foringer, tætningsringe og ventilsæder, slidstærke foringer, sensorstøttestrukturer, pumpe- og væskekontrolkomponenter, medicinske og optiske dele osv.

Designanbefalinger og fremstillingsbemærkninger:

1. Vægtykkelse og længde-til-diameter-forhold: Undgå for tynde vægge eller for store længde-til-diameter-forhold. Bevar fastspændingsområder eller tilføj afstivningsribber i designet, når det er nødvendigt, for at forbedre fremstillbarheden og den endelige delstyrke.
2. Affasninger og fileter: Sørg for passende affasninger eller fileter ved hulindgange, endeflader og samlingskanter for at reducere spændingskoncentration og lette værktøjspassagen og samlingen.
3. Bearbejdningstillæg og tolerancer: Angiv tydeligt skrub- og finish-tillæg samt samlingstilpasningstolerancer på tegningerne; reserver materiale på kritiske samlingsflader til endelig slibning og testmontering.
4. Sintring og dimensionelle variationer: Tag højde for dimensionelle afvigelser og restspændinger efter sintring af aluminiumoxid. Reserver om nødvendigt bearbejdningsrum eller anvend kompensationsstrategier i processen.

Bearbejdningsnøjagtighed og overfladekvalitet:

1. Dimensionel og geometrisk nøjagtighed: Gennem trinvis bearbejdning, online måling og korrektion kan ydre diameter, indre diameter, koncentricitet og endefladeparallelitet kontrolleres nøje for at opfylde krav til høj præcision.
2. Overfladeruhed: Ved at kombinere slibe-, honings- og poleringsprocesser kan der opnås overflader med lav Ra på indvendige boringer og samlingsflader for at forbedre køreegenskaberne og levetiden.
3. Fejlkontrol: Minimer revner, afskalninger og indeslutninger ved at optimere procesparametre, trinvis spændingsaflastning og nødvendige mikroskopiske eller ikke-destruktive inspektioner (f.eks. optisk mikroskopi, X/CT).
