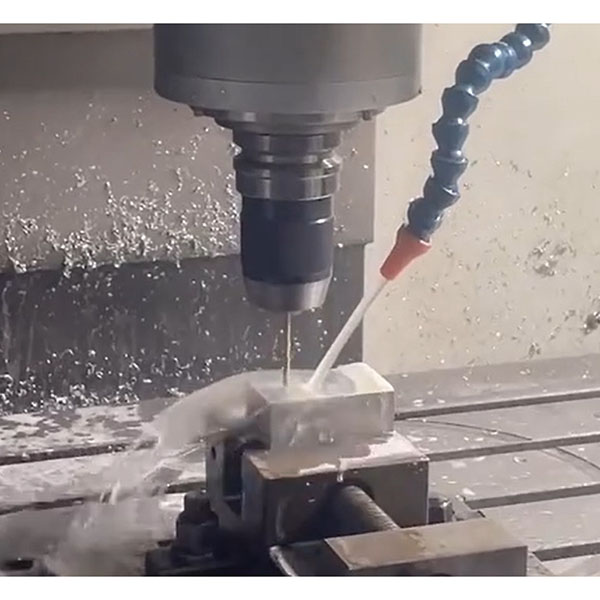

CNC-boringstjenester til præcisionshuller og nøjagtighed

CNC-boring er velegnet til gennemgående huller, blindhuller, dybe huller, trappehuller, modborede (spot-faced) huller,
affasede huller og gevindrodshuller (tapning), der dækker flere huletyper. Sammenlignet med manuel bearbejdning eller
almindelige boremaskiner tilbyder CNC-boring høj positionsnøjagtighed, god repeterbarhed, sporbare procesparametre
og stærk batchkonsistens. Det er en vigtig forudgående operation for efterfølgende boring, reaming,
gevindskæring og monteringspositionering.

Kernefordele ved CNC-boring

1. Høj hulpositionsnøjagtighed og repeterbarhed: Numerisk kontrolpositionering og flerakset interpolation reducerer
   kumulativ fejl, hvilket gør det ideelt til hulsystemer og hulrækker.
2. Automatisering og effektivitet: Batch-bearbejdning af flere huller, automatisk værktøjsskift via værktøjsmagasin og cyklusmakro
   programmer forbedrer produktiviteten.
3. Mulighed for flere huletyper: Lavvandede huller, dybe huller, gevindrodshuller, trappehuller, modborede
   huller, forstørrede (forberedende) huller.
4. God sammenkobling med efterfølgende efterbehandling: Etablerer indledende geometrisk referencepunkt for boring, reaming, honing,
   gevindskæring og hylsterpresning.
5. Bearbejdbare materialer: Kulstofstål, legeret stål, støbejern, rustfrit stål, aluminiumslegeringer, kobberlegeringer,
   nikkelbaserede legeringer, titaniumlegeringer, tekniske plastmaterialer osv.
6. Sporbarhed af data: Parametre, værktøjets levetid og batchresultater kan registreres til kvalitetskontrol og SPC-analyse
   .

Typiske anvendelsesscenarier for CNC-boring

1. Mekaniske komponenter: Gennemgående huller i flanger, koblingshuller, placeringshuller, oliepassager.
2. Formfremstilling: Kølekanalhuller, udstødningsstifthuller, forborede huller til styresøjler, gevindindsatshuller
   .
3. Bil- og kraftsystemer: Hushuller, beslagmonteringshuller, motor tilbehørshuller.
4. Elektronik og instrumenter: Ventilationshuller (varmeafledning), monteringshuller, præcise små huller.
5. Luftfart og medicin: Huller i strukturelle dele af højstyrkelegeringer, præcisionssamlingshuller.
6. Hydraulik og pneumatik: Forboring til ventilhus og manifoldoliepassager.

Huletyper og egenskaber

1. Gennemgående huller, blindhuller: Standard dannelse af lige huller.
2. Dybe huller: Stort længde-til-diameter-forhold (L/D); kan bruge trinboring eller pistolboring.
3. Trinboringer, sammensatte huller: Segmenterede diametre til tilpasning og fastgørelse af fastgørelseselementer.
4. Modborede huller, modboring plus affasning: Til indlejring af skruehoved og fladt udseende.
5. Gevindrodshuller (gevindskæring): Kontrolleret diameter og dybde for at sikre gevindkvalitet ved efterfølgende gevindskæring.
6. Koniske huller, forstørrede (forudforstørrede) huller: Forberedende funktioner til positionering, tætning eller interferenspasninger.
7. Lokalisering af huller, referencehuller: Referencer til efterfølgende fastgørelse eller præcisionsbearbejdning.

Udstyrstyper

1. Vertikalt bearbejdningscenter: Høj fleksibilitet, velegnet til små til mellemstore emner i mange varianter.
2. Horisontalt bearbejdningscenter: Drejebord muliggør bearbejdning af huller på flere sider og koaksial styring af hulsystemer.
3. CNC-portalmachine: Bearbejdning af flere huller på store plader og konstruktionsdele.
4. Specialiseret CNC-boremaskine: Højeffektive batch-hullerserier og højhastighedsbearbejdning af små huller.
5. Dreje-fræse-kombinationsmaskine: Udfører radiale, side- og gevindhuller på roterende dele i én opsætning.
6. Pistolboremaskiner og dybe hulmaskiner: Velegnet til ekstra lange dybe huller, oliekanaler og høje krav til rethed.
   Værktøj

Værktøjs- og fastspændingssystemer

1. Spiralbor (HSS, massivt hårdmetal, belægninger såsom TiAlN, AlCrN, DLC): Generel hulboring.
2. Hårdmetalsboremaskiner, dybe hulboremaskiner: Lang styrekonstruktion for stabil spånafledning.
3. Vekselsnitsbor: Store huller, høj effektivitet og lavere omkostninger pr. stykke.
4. Trinbor, kombinationsbor: Danner flere diametersegmenter i et enkelt gennemløb, hvilket reducerer værktøjsskift.
5. Spotbor, centerbor: Forhindrer større bor i at vandre og forbedrer positionsnøjagtigheden.
6. Boringsværktøjer, hulforstørrelsesværktøjer (som korrigerende/forbehandling): Juster diameter efter boring.
7. Forboringsværktøjer før gevindskæring, affasningsværktøjer: Forbered indgange til gevind og tilpas huller.
8. Værktøjsholdere og fastspænding: BT/HSK-holdere, krympfast, hydrauliske holdere reducerer radialt slør. Gennemgående kølevandsholdere
   forbedrer spånafledning og værktøjets levetid i dybe huller.

Referenceprocesflow for CNC-boring

1. Teknisk gennemgang: Bekræft diameter, tolerance, dybde, krav til positionering/koaksialitet, materiale og hårdhed,
   efterfølgende operationer.
2. Valg af referencepunkt og fastspænding: Vælg stabile placeringsflader/huller. For huller med flere flader skal sekvensen planlægges
   for at reducere kumulative fejl.
3. Programmering og parameterindstilling: Spindelhastighed, fremføring, skæredybde, trinvis (peck) borestrategi, køling
   metode.
4. Centrering og forboring: Centrerbor/spotbor for at forhindre glidning og afvigelse af bor med stor diameter.
5. Grovboring: Brug bor med passende geometri og rilleudformning; kontroller spånformen (segment eller krøllet) for
   evakuering.
6. Strategi for dybe huller (hvis nødvendigt): Peck-tilbagetrækning plus højtryksindvendigt kølevæske for at forhindre lange spåner
   og termisk beskadigelse.
7. Forberedelse til efterbehandling: Efterlad passende tillæg afhængigt af, om der følger boring eller reaming (f.eks. reaming
   tillæg 0,1 til 0,3 mm; boringstillæg pr. endelig nøjagtighedskrav).
8. Hulforstørrelse, halvfinish (valgfrit): Forbedr rundheden og nærmer dig den endelige størrelse.
9. Gevindskæring af rodhul, undersænkning, affasning: Bearbejd i henhold til gevindstandarder og fastgørelsesspecifikationer.
10. Måling under processen (valgfrit): Berøringssonde eller manuelle målere til at kontrollere nøglehullets positioner og dybder.
11. Afgratning og rengøring: Fjern kantgrater og rester fra tværgående huller for at sikre samling og væskegennemstrømning.
12. Endelig inspektion og registrering: Arkiver størrelse, positionsnøjagtighed, dybde og overfladetilstand.

Vigtige procesparameterreferencer for CNC-boring

1. Spindelhastighed: Baseret på materiale og bor diameter (aluminium tillader højere omdrejningstal; hærdede materialer kræver reduceret
   hastighed og valg af hårdmetal).
2. Fremføringshastighed: Justeres efter huldiameter og værktøjsmateriale. For høj fremføring forårsager afskalning eller ru vægge; for lav
   fremføring øger friktionsopvarmningen.
3. Peck-dybde: For dybe huller eller klæbrige materialer skal du kontrollere enkelt fremføringsinkrement for spånafledning (f.eks. hver
   peck 1 til 3 gange borets diameter eller trinvist efter dybde).
4. Kølemetode: Ekstern plus intern; højtryks internt kølevæske foretrækkes til dybe huller. Undgå
   klæbning og brænding i rustfrie og nikkelbaserede legeringer.
5. Værktøjets slør: Kontroller radialt slør ≤ 0,02 mm (kan være strengere før præcisionsfinish).
6. Overvågning af værktøjets levetid: Registrer antallet af huller eller skæretiden. Udskift, når diameteren går ud af tolerancen,
   der opstår ridser på overfladen, eller spånerne bliver blå/sorte.

Sammenligning af CNC-boring med andre hulboringsprocesser

1. Boring: Først hurtig hulfremstilling; økonomisk og effektiv. Positions- og formnøjagtighed påvirkes af værktøjets
   stivhed og styring.
2. Boring: Korrigerer koaksialitet/position og diameterpræcision på eksisterende huller; egnet til store huller eller snævre
   formtolerancer.
3. Reaming: Forbedrer diameterstørrelse og overfladefinish; begrænset evne til at korrigere position; følger typisk
   boring eller udboring.
4. Gevindskæring: Frembringer indvendige gevind i et forberedt rodhul; kræver nøjagtig huldiameter og dybde.
5. Honing, burnishing (rulning): Forbedrer overfladeruhed og mikrogeometri yderligere (anvendes til højpræcisionshuller
   ).
6. EDM, lasermikroboring: Supplerer boring til ekstremt små huller eller materialer, der er vanskelige at bearbejde.

Almindelige udfordringer og kontrolpunkter

1. Vanskeligheder med spånafledning: Dybe huller, klæbrige materialer (rustfrit stål, aluminium) kræver højtryksindvendigt
   kølevæske og peck-strategier.
2. Boreafvigelse, hulpositionsafvigelse: Brug centerbor og korte bor, og skift derefter til længere bor. Sørg for
   fastgørelsesstivhed og overvåg værktøjsslid.
3. Grater på hulvæggen og dårlig overfladefinish: Optimer fremføring og hastighed; brug skarpe belagte værktøjer og udfør rettidig
   afgratering.
4. Værktøjsslid og afskalning: Fastlæg levetidsgrænser, overvåg spånfarve og diameterudvikling. For hårde materialer skal du
   prioritere finkornet hårdmetal eller bor med internt kølevæske.
5. Termiske effekter og ekspansion: Overvåg dimensionel afdrift under kontinuerlig batchproduktion, og foretag mindre
   kompensationsjusteringer af værktøjet.
