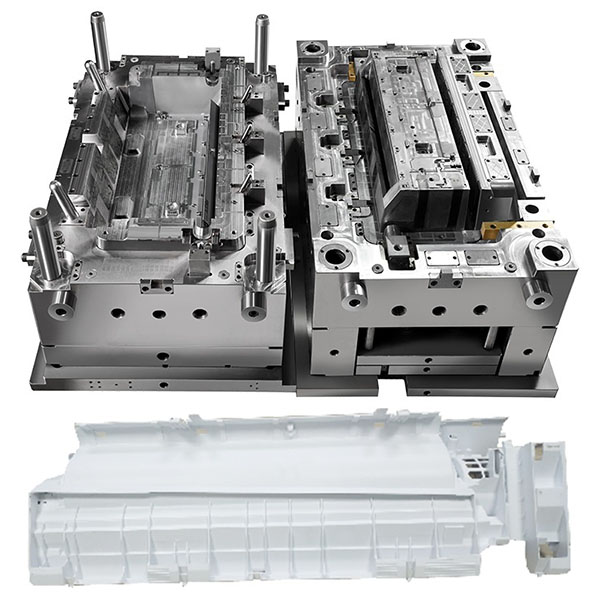

klimaanlæg midterramme sprøjtestøbning holdbart design

Sprøjtestøbningsforme til midterrammer til klimaanlæg lægger vægt på dimensionel nøjagtighed, monteringspasform, strukturel stivhed og overfladekvalitet, imødekommer forskellige krav til teknisk plast og overfladestruktur og bruges i vid udstrækning til produktion af klimaanlæg og komponenter til boliger og erhverv.

Typiske anvendelsesområder:

1. Mellemrammer, støtterammer og mellemvægge til indendørs eller udendørs enheder.
2. Monteringsbaser og placeringsstrukturer til kredsløbskort og kontrolsamlinger.
3. Lokalisering og styring af strukturer til ventilatorer, luftkanaler, filtre og udgangskomponenter.
4. Kombinerede funktionelle dele, der integrerer snaps, tappositioner og indsatsplaceringer for at reducere sekundær samling.

Overvejelser vedrørende formstruktur og design:

1. hulrumskonfiguration og layout: vælg design med enkelt hulrum eller flere hulrum baseret på delstørrelse og målproduktionsvolumen; for venstre-højre symmetriske eller flere versioner af dele skal du overveje matchede forme eller udskiftelige kerner.
2. Gatesystem: Prioriter valg af varmkanal eller koldkanal i henhold til materiale- og udseende krav. Brug mikro-gates eller ventil-pin-gates i tynde vægge eller områder, hvor udseendet er kritisk, for at minimere gate-mærker.
3. Kølekredsløb og temperaturregulering: Tilsvarende kølekredsløb og lokaliserede opvarmnings-/temperaturreguleringsdesign kan reducere vridning og dimensionel afdrift betydeligt og forkorte cyklustiden.
4. bearbejdning af hulrum og referencepunkter: kræver fin bearbejdning og stabil referencepositionering for samlingsreferenceflader og lokaliseringshuller; anvend hårdforkromning eller spejlfinish, hvor det er nødvendigt, for at forbedre slidstyrke og overfladekvalitet.
5. Udstødnings- og sidemekanismer: Design sideudtræk, glidere eller sammensatte udstødningsmekanismer til snaps, interne bosser eller post-insert-placeringer for at beskytte tynde ribber og små detaljer mod beskadigelse eller deformation.
6. Spændingskontrol og strømningsbalance: Reducer strømningsinducerede spændingskoncentrationer og ujævn krympning gennem korrekt ribbelayout, vægtykkelsesovergange, affasninger og trimningspositionsarrangementer.

almindelige materialer og anbefalinger til materialevalg:

1. almindelige tekniske plastmaterialer: ABS, PC, ABS, PC, PPE, PA (med glasfiberforstærkning) og TPE (til elastiske kontakter eller tætninger).
2. Funktionelle krav: For dele i nærheden af elektriske komponenter eller dele, der kræver flammehæmning, skal du prioritere materialer, der opfylder UL94 eller relevante flammehæmmende klassificeringer. For langvarig eksponering eller miljøer med høje temperaturer skal du overveje varmebestandige og gulningshindrende formuleringer.
3. Overvejelser ved materialevalg: mekanisk styrke, træthedsmodstand, dimensionsstabilitet, varme- og vejrbestandighed, overfladebearbejdbarhed og pris.

Sprøjtestøbningsproces og produktionsflow:

1. Prøvestøbning og parametervalidering: Den indledende prøvestøbning skal verificere fyldningsmønstre, holdetrykprofiler, køleeffektivitet og vridningsadfærd. Optimér designet ved hjælp af Moldflow-analyse (Moldflow), når det er nødvendigt.
2. proceslåsning: bekræft sprøjtestyrke, holdetid/tryk, formtemperatur og køletid, og opret processpecifikationer (SOP’er) og kontrolkort.
3. Masseproduktion og online kontrol: Brug SPC, online udseendeinspektion og stikprøver af nøgledimensioner for at sikre stabilitet, og etabler alarm- og linjestop-håndteringsprocedurer for afvigelser.
4. Efterbehandling og forberedelse til samling: Udfør afgratning, indsæt samling, indsæt bolte eller varmfastgørelse, og gennemfør funktions- og tilpasningsinspektioner inden samling.
